Doseurs progressifs MXP:

Le doseur modulaire MXP est un doseur progressif. Chaque piston d’un élément doit avoir accompli un
déplacement complet et délivrer au point la quantité dosée de lubrifiant afin de permettre le déplacement
du piston de l’élément doseur suivant. Le doseur fonctionne dès et aussi longtemps qu'il
est alimenté en lubrifiant. Dès que le débit de lubrifiant cesse, le doseur s’arrête.
Dès que l’alimentation en lubrifiant reprend la séquence de fonctionnement redémarre de la position dans
laquelle elle s'est arrêtée. Un doseur MXP peut être alimenter à partir d'une pompe ou d’un autre doseur.
Le fonctionnement progressif permet la mise en évidence d’un blocage du système quelle qu’en soit
l’origine : doseur obstrué, tuyauterie bouchée, point de graissage…
L’utilisation d’indicateurs de blocage simplifie la localisation des blocages.

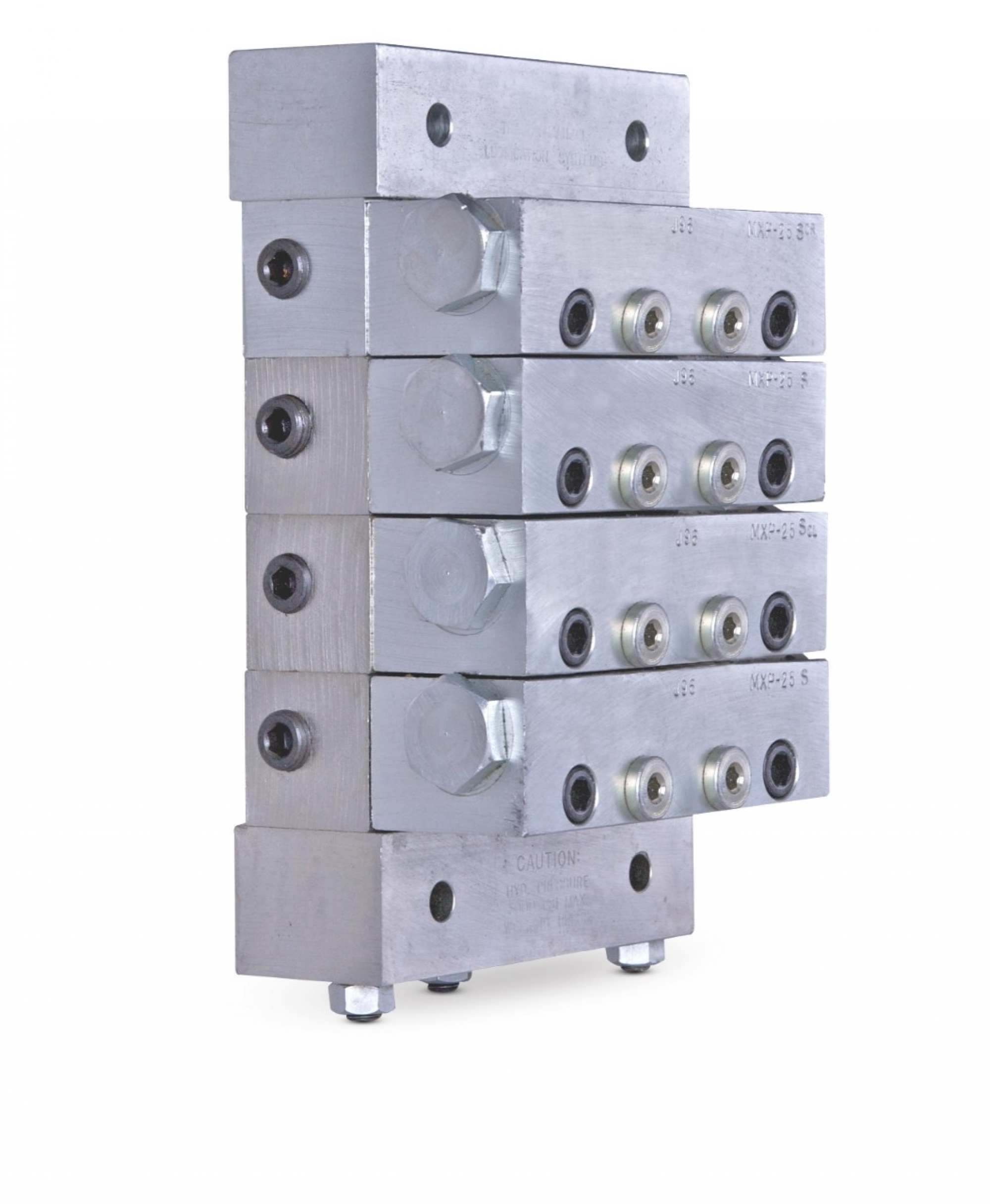

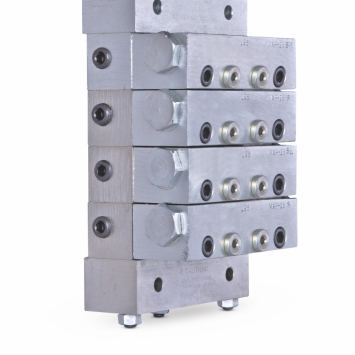

La plaque de base des doseurs modulaires MXP est composée d’une entrée de plusieurs éléments
supports et d’un élément d’extrémité assemblés ensembles par trois tirants. Chaque élément doseur
est monté sur un élément support individuel. Un doseur comprend au minimum 3 et au maximum 10
éléments doseurs et peut alimenter de 1 à 20 points de graissage.
Les raccords et tuyauteries sont connectés à la plaque de base. Les éléments doseurs peuvent être
changés sans modification des tuyauteries. Il existe un élément « by-pass » permettant d’ajouter ou de
diminuer le nombre des points alimentés par un doseur MXP.
La quantité de lubrifiant distribuée par un élément doseur est fixée par le diamètre du piston. Un
élément T à deux sorties délivre une quantité égale de lubrifiant à chaque sortie. Un élément S à une
sortie délivre une quantité de lubrifiant égale à deux fois la capacité de l’élément.
On peut transformer un élément T (à 2 sorties) en élément (à 1 sortie) en utilisant une plaquette singling.
On peut également combiner les capacités de deux éléments consécutifs grâce à la plaquette crossporting.
Une tige indicatrice peut être associée au piston d’un élément doseur afin de permettre le contrôle
visuel du fonctionnement du doseur.
En associant un microswitch à la tige indicatrice on peut commander et contrôler automatiquement le
fonctionnement d’un système. Un détecteur de cycles, sans contact, est disponible pour les
systèmes dont la cadence de fonctionnement dépasse 60 cycles/min.
Il est possible de monter des indicateurs de blocage sur la sortie en face avant des éléments doseurs
afin de faciliter la maintenance et la localisation des pannes éventuelles.
