Les éléments de distributionDoseurs progressifs MSP

Doseurs progressifs MSP (TRABON):

Les doseurs progressifs modulaires MSP présentent les derniers perfectionnements technologiques
réalisés dans la conception des systèmes de graissage progressifs.

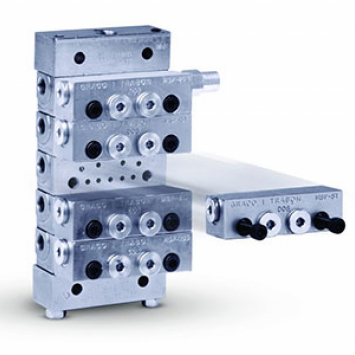

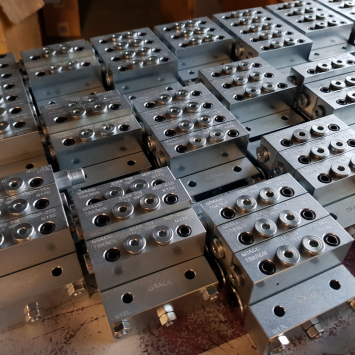

Ils sont constitués d’éléments intermédiaires ou éléments à piston, montés sur un embase modulaire.

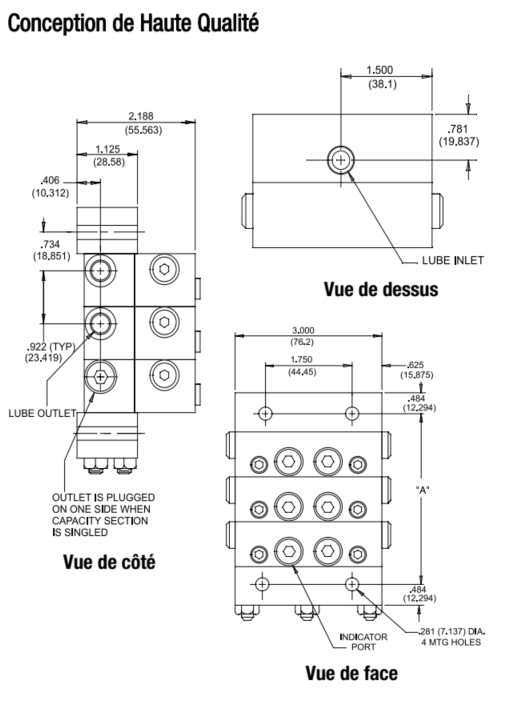

Des joints toriques sont utilisés pour assurer une étanchéité positive entre éléments (voir figure 1).

L’élément intermédiaire contenant le piston est fixé par 2 vis sur une plaque de base modulaire sur
laquelle sont montés les raccords d’entrée et de sortie. Les éléments intermédiaires peuvent être ôtés
sans démontage des tuyauteries. La plaque de base modulaire permet d’ajouter facilement des points de
graissage supplémentaires à un doseur MSP existant, en incorporant simplement de nouveaux éléments
intermédiaires actifs.
Une plaque de base modulaire comprend l’élément d’entrée, un minimum de 3 et un maximum de 8
éléments intermédiaires supports et l’élément d’extrémité, assemblés par trois tirants. Le doseur
MSP complet est constitué par un assemblage d’éléments intermédiaires supports et un nombre
déterminé d’éléments intermédiaires actifs…Un élément intermédiaire “by pass” peut être prévu
pour permettre de supprimer ou d’ajouter des points de graissage dans les systèmes MSP.

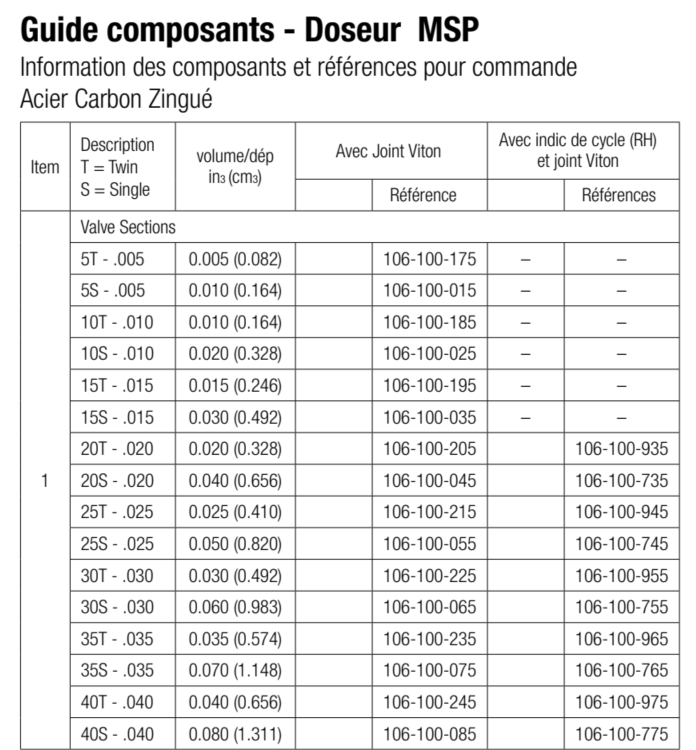

Le volume de lubrifiant distribué à chaque sortie est déterminé par le diamètre des pistons des éléments
intermédiaires. De dimensions strictement identiques ils peuvent être montés sur n’importe quel élément
intermédiaire support.
Chaque élément intermédiaire actif comprend deux orifices pour montage des indicateurs de blocages. La
sortie lubrifiant et la sortie indicateur sont en liaison interne. Les orifices supérieurs non-utilisés par des
indicateurs sont obturés par des bouchons. Le volume de lubrifiant débité par les deux côtés
d’une section T peut être relié grâce à un perçage interne (transformation T en S).
Les débits de deux éléments intermédiaires adjacents peuvent également être conjugués à l’aide d’une
plaquette de pontage appelée crossporting.
