CODALUBE PLC:

Le graisseur automatique électromécanique CODALUBE PLC est spécialement conçu pour être entièrement
intégré et synchronisé à un système PLC. (contact machine)

Nous proposons deux types de graisseurs PLC, type mois et intervalle (INT) pour une plus large gamme
d'utilisation. >Pour le type Mois, l'intervalle de distribution est calculé en fonction du lubrificateur et se décharge
uniquement lorsque la machine est en marche. >Pour le type d'intervalle, l'intervalle de distribution est calculé par PLC et fournit les modes sélectifs
pour décharger une quantité de lubrifiant prédéfinie.

Le CODALUBE PLC est idéal pour lubrifier une grande variété de robots, de convoyeurs,
de roulements à rouleaux, de joints d'arbre de moteur, de générateurs, de pompes,
de ventilateurs et de nombreux autres systèmes de guidage linéaire.

En cas de dysfonctionnement, il permet à l'utilisateur de gérer et d'obtenir les données nécessaires
du lubrificateur à distance depuis une unité de contrôle centrale (panneau PLC) sans avoir à se déplacer sur site.

Toutes nos unités PLC sont livrées avec un câble de connexion de 3 m en standard. Ce câble se compose
de la fiche M8 à une extrémité qui est attachée à l'unité PLC et à l'autre extrémité vous avez les 4 fils.

Nous rappelons toujours que toutes les unités PLC envoyées à nos clients doivent être connectées UNIQUEMENT
à l'aide du câble fourni afin d'éviter tout faux câblage et de causer des dommages à l'unité annulant ainsi la garantie.
Si le cable de 3 m fourni n'est pas assez long, veuillez nous le faire savoir afin d'obtenir des longueurs plus importantes sur demande.

Recharge graisse du CODALUBE PLC:


Nos graisseurs CODALUBE PLC sont livrés seuls. Des kits de fixation et des kits cartouches remplies de graisse
(graisse client ou graisse standard) sont disponibles.
Nous proposons chaque grade et des graisses alimentaires au besoin.


Fonctionnement du CODALUBE PLC-INT :

Outre nos graisseurs électromécaniques habituels comprenant également les graisseurs de type
CODALUBE PLC MONTH (« MON »), qui dictent le niveau de lubrification via leurs réglages mensuels
lors du fonctionnement de la machine (contact machine), notre graisseur de type CODALUBE PLC INTERVAL (« INT »)
ne lubrifiera que lorsque la machine Le PLC envoie un signal (via le fil SIGNAL IN sur notre lubrificateur) indiquant quand lubrifier.
Il y a quelques facteurs de base à noter qu'un seul signal en 5 minutes peut être envoyé à l'unité CODALUBE PLC INT,
ce qui permet jusqu'à 12 signaux de l'automate de la machine par heure.
Il faut alors contrôler le volume de graisse délivré à chaque signal de l'automate de la machine.
Ceci est réalisé au moyen des modes 1-6. Les volumes distribués sont alors les suivants :



Mode 1 (=1 cycle de lubrification) = 0,34ml

Mode 2 (=2 cycles de lubrification) = 0,68ml

Mode 3 (=3 cycles de lubrification) = 1,02ml

Mode 4 (=4 cycles de lubrification) = 1,36ml

Mode 5 (=5 cycles de lubrification) = 1,70ml

Mode 6 (=6 cycles de lubrification) = 2,04ml



De plus, il est possible de connecter le câble SIGNAL OUT du CODALUBE PLC de la machine
afin que les signaux d'avertissement puissent être envoyés au PLC de la machine.
Il existe généralement 2 types de signaux d'alarme(ceux-ci sont cependant affichés comme un signal
d'alarme général sur le PLC de la machine) indiquant que la durée de vie du cycle est terminée ou que la durée
max. pression de service de 60 bars a été dépassée. Les cycles prédéfinis pour nos unités PLC-INT sont :

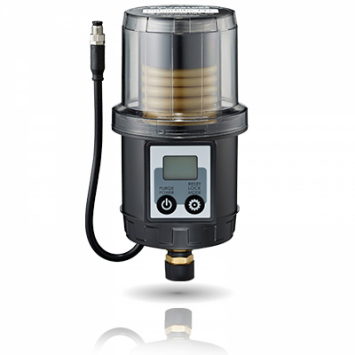

PLC60/INT = 180 cycles au total

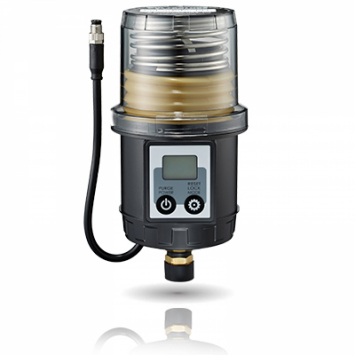

PLC120/INT = 360 cycles au total

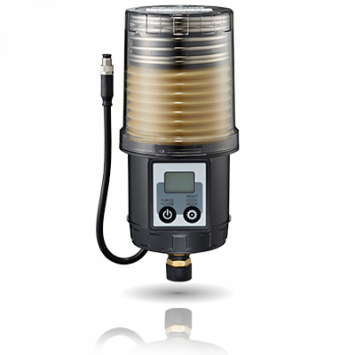

PLC240/INT = 720 cycles totaux

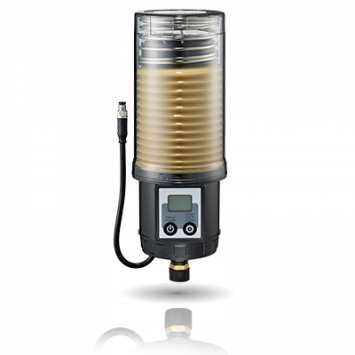

PLC480/INT = 1440 cycles totaux



Il convient peut-être de souligner que la combinaison de nos unités CODALUBE-INT avec des blocs de distribution progressifs
multipoints divisera le volume de graisse distribué en fonction du nombre de ports spécifiés.
Il convient cependant de mentionner qu'un réglage MODE 2 irait très bien avec un bloc de distribution à 2 sorties
car les deux points de graissage recevraient alors la même quantité de graisse en même temps plutôt que d'avoir
à envoyer 2 signaux du PLC de la machine à notreCODALUBE PLC-INT lorsque l'unité est réglée sur MODE 1.
